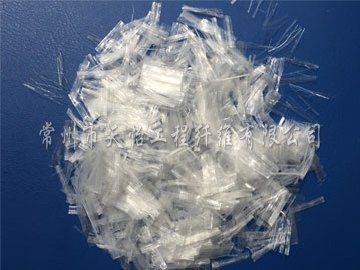

• 聚丙烯网状纤维

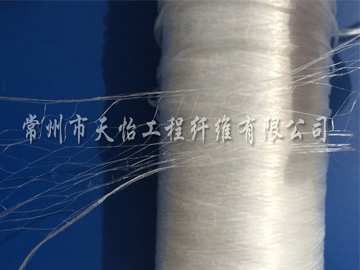

  • 聚丙烯网状纤维

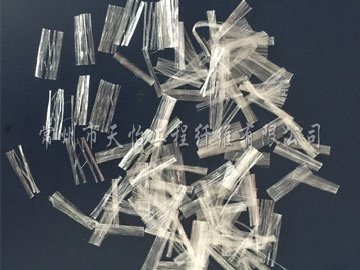

  • 聚丙烯网状纤维
  • 聚丙烯网状纤维

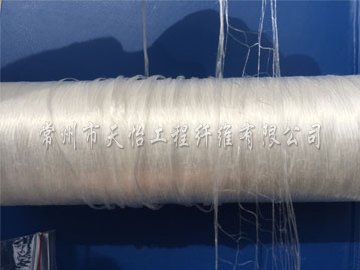

  • 网状长丝

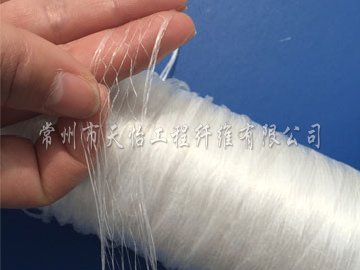

  • 网状长丝

聚丙烯网状纤维

关键词:纤维,聚丙烯网状纤维
产品概述:砂浆、混凝土用 TY-D改性聚丙烯纤维系常州市天怡工程纤维有限公司自主研制开发的产品,添加在砂浆或混凝土中,用以抑制水泥砂浆及混凝土在固化前的塑性收缩裂缝。
在线订购
产品详情 应用客户 动画演示

  聚丙烯纤维(网状) 用于水泥混凝土增强的纤维产品
  砂浆、混凝土用 TY-D改性聚丙烯纤维系常州市天怡工程纤维有限公司自主研制开发的产品,添加在砂浆或混凝土中,用以抑制水泥砂浆及混凝土在固化前的塑性收缩裂缝。增加水泥砂浆及混凝土的韧性,从而提高了水泥砂浆及混凝土的内在质量,减少维护成本,延长了工程使用寿命。

技术方案:
  该技术通过特殊的防静电及抗紫外线处理,使纤维在混凝土中分散均匀,能长期发挥其功效;该纤维“ Y”截面增加了纤维表面积;纤维经过化学接枝和物理改性处理,表面粗糙多孔,大大提高了纤维与水泥基集料的结合力。单丝聚丙烯纤维加入混凝土基料中,能迅速轻易地与砂浆混凝土材料均匀混合。由于纤维微细,比表面积大,每1cm3 的混凝土有近二十条纤维,故能在混凝土内部形成一种乱向支撑体系,能极有效的控制混凝土及水泥砂浆的早期的塑性收缩、干缩等非结构性裂缝的产生和发展;有效阻碍骨料的离析,阻碍沉降裂缝的形成。大大提高混凝土的抗渗、抗冲击性能,增加混凝土的韧性和耐磨性,从而使建筑物的寿命大大延长。

运用该技术生产的纤维物理及化学性能:


纤维形状

片状网形丝

密度

0.91g/cm 3

吸水性

熔点

165-175℃

断裂强度

≥ 350MPa

燃点

590℃

断裂伸长率

15%-20%

纤维规格

10 、15 、19mm

弹性模量

≥ 3500MPa

耐酸碱性

分散性

安全性

无毒材料


实施效果:

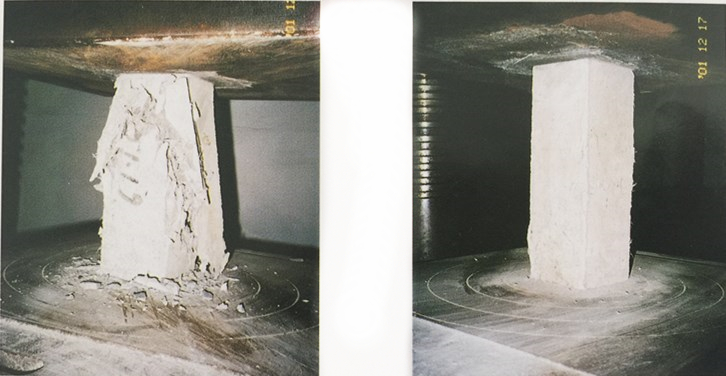

                                                                      混凝土试件破坏形态



混凝土试件破坏形态

                  未加纤维混凝土                                                                                   添加纤维混凝土



     使用该纤维产品能显著提高纤维与砂浆、混凝土的粘结性能,提高砂浆、混凝土先期的防开裂,有效阻止砂浆、混凝土原生裂缝的发生和发展,保证泌水均匀,防止管料离析,阻碍沉降裂缝的形成。实验证明,体积掺量 0.1% 的纤维,砂浆混凝土的抗裂能力提高 70% ,同时也能显著提高抗渗性能力达 60%-70%( 相比较普通水泥 ) 。



     使用该纤维产品能显著提高混凝土的抗冲击性能和耐磨性能。聚丙烯纤维虽然刚度较低,传递荷截的能力差,但能吸收冲击能量,有效减小裂隙,增强介质材料连续性,减小了冲击波被阻断引起的局部应力现象,因而能大大提高混凝土抗冲击性能和韧性。



      使用纤维该产品能提高混凝土的抗冻性。在混凝土中加入聚丙烯纤维,可以缓解温度变化而引起的混凝土内部应力的作用,阻止温度裂缝的扩展;同时,混凝土抗冻能力的提高也有利于其抗冻能力的提高。实践及研究都表明,在混凝土中加入聚丙烯纤维可作为一种有效的混凝土温差补偿抗裂手段。



      使用该纤维产品能提高砂浆、混凝土韧性,显著提高制品的棱角及表面完整性,从而有利于制品内部钢筋不易受腐蚀。



      该纤维产品化学稳定性好,安全无毒,耐酸碱,抗磁防锈,与水泥结合力强,不改变原配合比,施工简易无特殊要求。经济可靠,施工简易,可以不改变原有的配比,无特殊要求,现在在很多大型工程中经过使用,取得了用户的一至好评。在南京奥体中心网球馆大面积使用,效果非常明显;在广东珠海大型的海军军港码头的使用,以及在常州很多工程如怀德广场人防等工程的运用,都取得了良好的效果。



聚丙烯网状纤维使用方法:

      1.掺加比例:每立方米混凝土、砂浆中聚丙烯网状纤维的掺加量一般体积为0.1%,重量为0.9kg,掺加量越大,抗裂效果越好,但掺加量一般不超过0.15%。



      2.纤维长度:聚丙烯网状纤维使用于混凝土的推荐长度为19mm,用于水泥砂浆中的长度为10-15mm。一般当纤维长度小于20mm时,纤维长度越长,塑性阻裂效果越好,纤维越长,制作的混凝土弯曲韧性越好。



      3.混合过程:可与其他混合料填装之前、后或同时加入搅拌机。



      4.搅拌时间:在通常情况下搅拌时间不变或比常规搅拌时间稍许延长3-4分钟,延长搅拌不会影响纤维的分布和纤维强度,更不会造成结团。



      5.搅拌机选择:优先选用双轴卧式强制式搅拌机,也可采用自落滚筒式搅拌机,或浆板式搅拌机。





此页面上的内容需要较新版本的 Adobe Flash Player。

获取 Adobe Flash Player

相关产品
  • 高强高模聚乙烯醇纤维(PVA)
    高强高模聚乙烯醇纤维(PVA)
  • 聚丙烯网状纤维
    聚丙烯网状纤维
  • 聚丙烯单丝纤维
    聚丙烯单丝纤维
  • 聚丙烯腈纤维
    聚丙烯腈纤维
  • 彩色墙衣、墙衣纤维
    彩色墙衣、墙衣纤维
  • 聚丙烯塑钢纤维
    聚丙烯塑钢纤维
